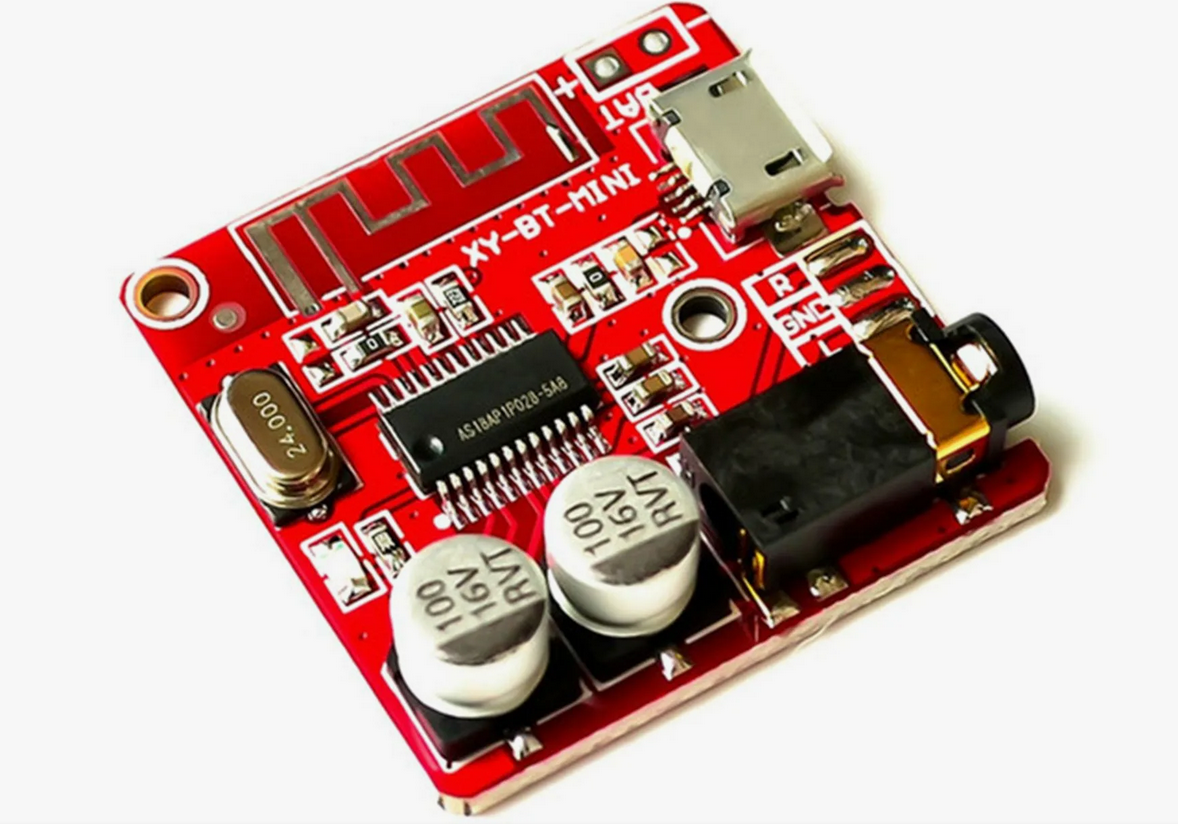

Первая модернизация была по поводу установки платы-модуля блютуз. Н платформе ОЛХ был приобретён Bluetooth audio модуль VHM-314 XY-BT-mini BT5.0.
— питание 3,7 — 5в; блок питания через USB type C или батарея 3,7-4,2в. — питание 5 мА (в режиме ожидания); — 20мА (в режиме работы);
В целом очень неплохой, тем более за такую смешную цену модуль, отсутствие голосового оповещения при подключении устройства, а просто ненавязчивый звуковой сигнал.

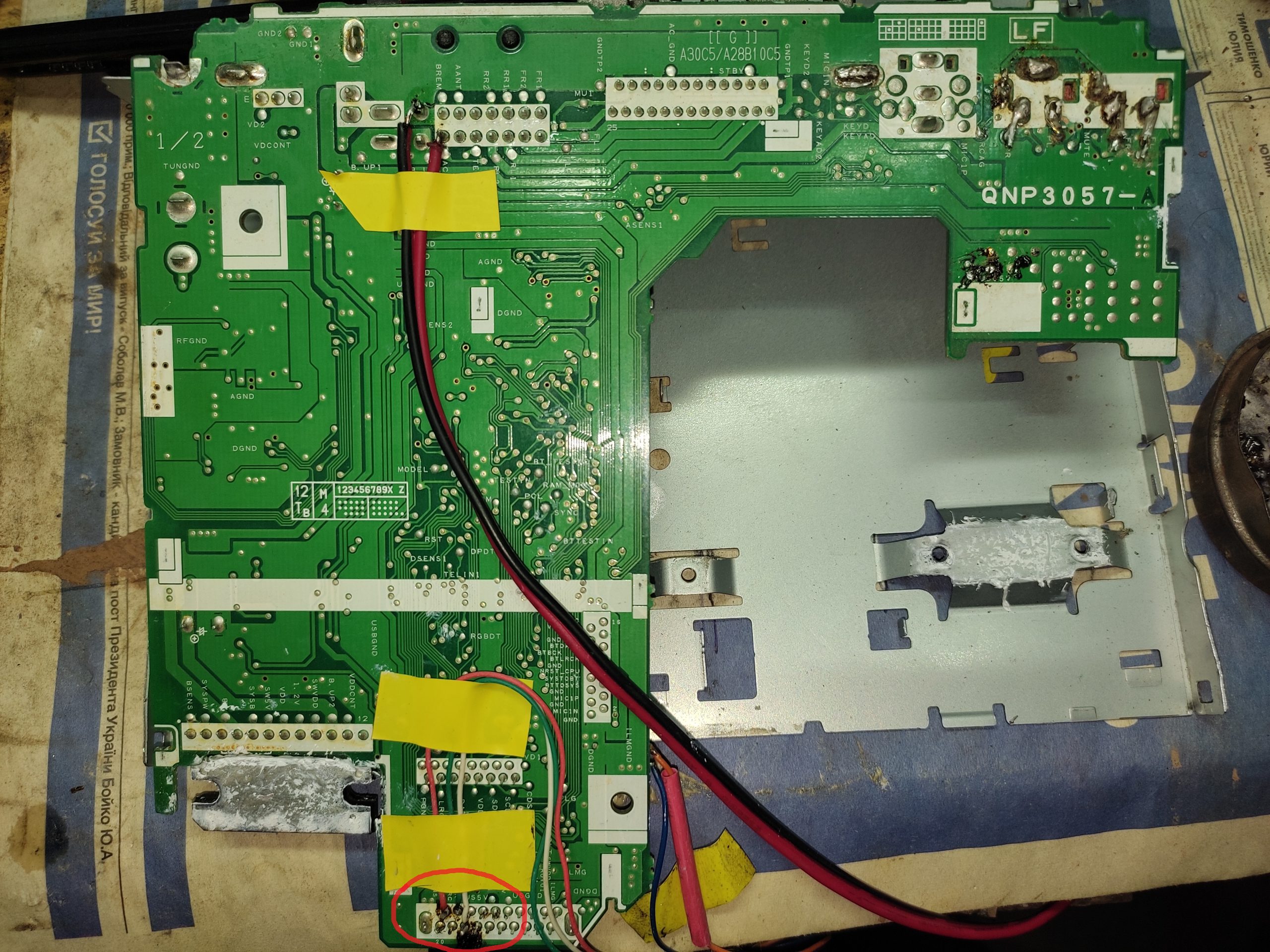

Выход с модуля подключён к ауксу. Все контакты промаркированы, поэтому вряд ли ошибётесь. На фото место припаивания выделено красным маркером.
Напряжение питания блютуз-модуля 5 вольт, которое было взято с этих мест платы магнитолы:

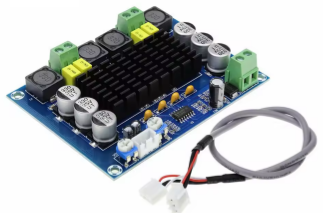

Следующим апгрейдом, была установка усилителя на tpa3116 с диапазоном напряжений от 12 до 24 вольт, чем больше напряжение, тем больше отдаваемая усилителем мощность. Как оказалось 12 вольт более, чем достаточно.

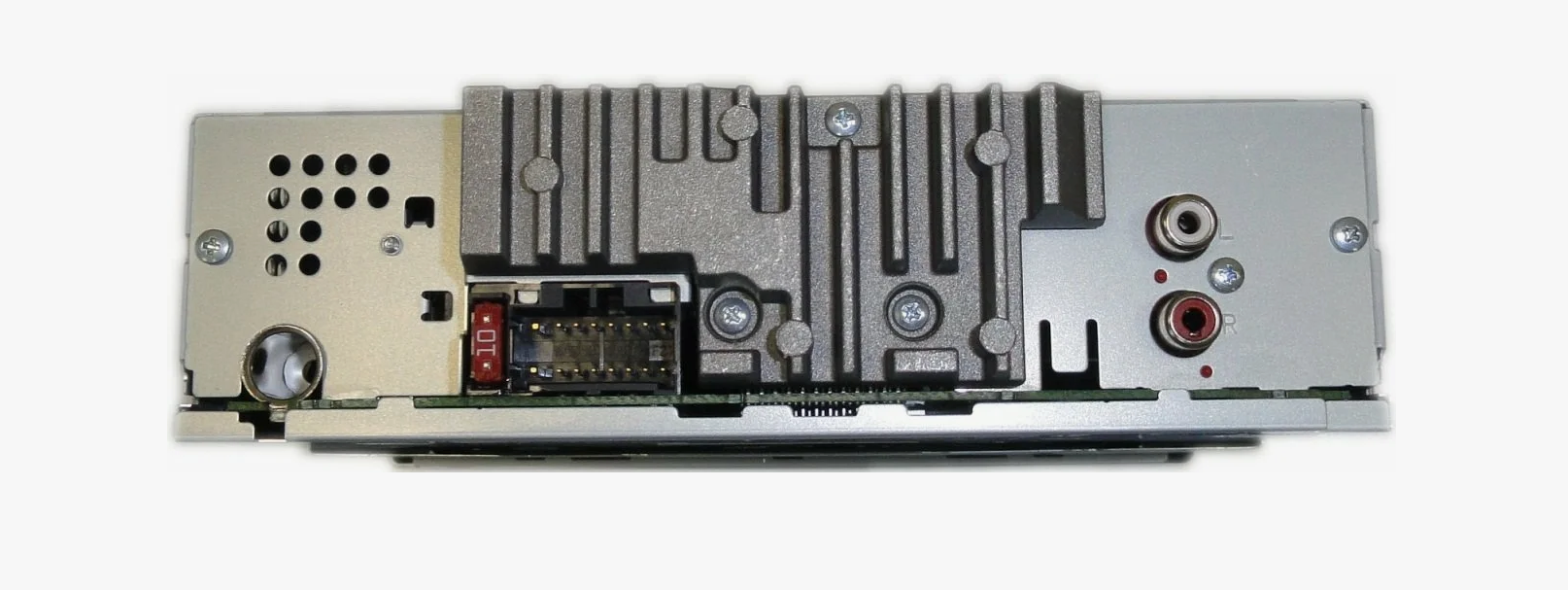

Дело в том что я приверженец правильного автозвука (SQ) и исходя из этого нужно было правильно осуществить КИЗ (кажущийся источник звука) с фронтальной части автомобиля. Для этого нужно отсечь верхние и средние частоты от тыловых динамиков, установленных в задней полки авто (седана). Так как, встроенный магнитольный кроссовер меняет частоты одновременно для фронта и для тыла, сделать это, только лишь возможностями самой магнитолы невозможно. Но в ней есть пара RCA выходов на усилитель сабвуфера с кроссовером низких частот (LPF), а это даёт возможность осуществить мной задуманное. Фронтальные каналы магнитолы, подключены через пассивный кроссовер компонентной двухполосной акустики, а выходы с усилителя TPA3116 к тыловым динамикам. Усилитель имеет два подстроечных резистора, что позволяет легко согласовать уровни громкости не используя fader магнитолы.
