Как-то волею судьбы оказались у меня активные колонки Sven bf-21r. Звук у них был не очень качественный. Вообще касаемо этой акустики владельцев, как правило, не устраивал «бубнящий» бас, фоновый шум-гул и режущие средние и высокие частоты на высокой громкости, также высказывалось мнение о недостаточном количестве низких частот, ну при таком типоразмере динамиков это и не удивительно. Первым делом конечно же было прослушивание этой системы: звук был приглушенным, средние частоты были плохо выражены, на высоких частотах не было чёткости и воздушности, и на одной из колонок диапазон ВЧ (высокие частоты) был хуже (как оказалось в дальнейшем проблема была в твитере, который был заменён) ну как раннее упоминалось бас был бубнящим перекрывающим весь остальной спектр звука.
Данная акустическая система имеет встроенный усилитель с темброблоком с возможностью возможностью подключения трех источников звука одновременно и отдельным выходом на сабвуфер, с заявленной выходной мощностью 2х40 ватт, с воспроизведением частотного диапазона от 35 до 20 000 Гц.

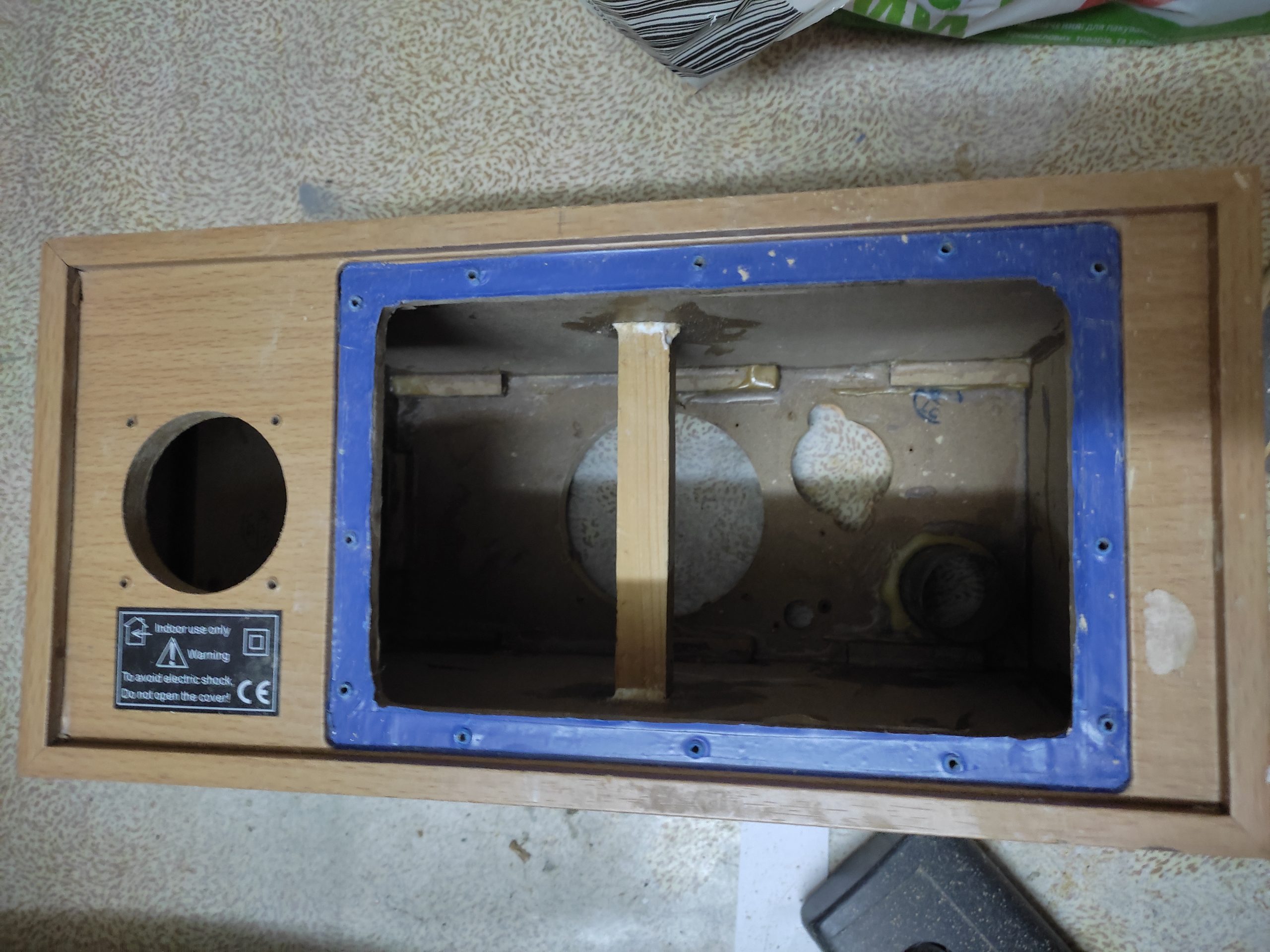

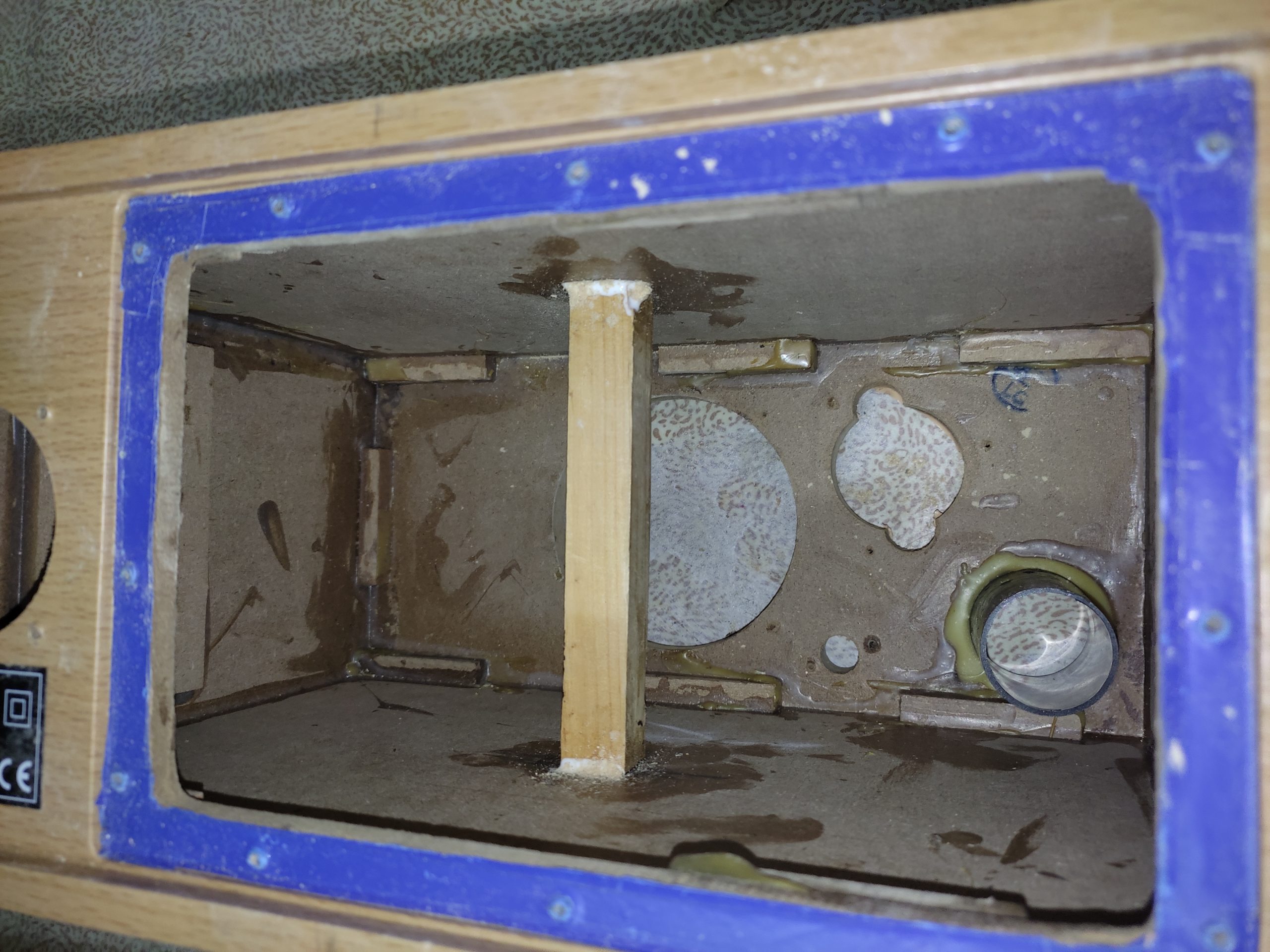

Одним из слабых звеньев были корпуса колонок — слишком тонкие стенки из MDF, которые резонировали привнося дополнительные искажения звука. Поэтому боковые стенки были усилены распоркой. Также для максимальной герметичности все стыки стенок были проклеены столярным клеем ПВА. Герметичность и прочность корпуса акустической системы очень важный параметр влияющий на итоговое качество звучания.
Плохо дела обстояли и с электронной частью системы: присутствовал низкочастотный шум, на громкости выше средней были слышны искажения, в связи с чем в усилителе были заменены транзисторы. По началу вроде бы ничего — гул ушёл, звук стал чище при высокой громкости также, но через некоторое время опять как-то плохенько стало. Это мой первый подобный проект, поэтому пришлось подумать что делать дальше. Можно было отремонтировать или купить другой такой же усилитель, либо сделать просто пассивную акустику, либо выбросить их и не морочить голову. Также не устраивало то, что к ним (колонкам) нужен был источник звука, а хотелось компактности и функциональности. С тех пор начались путешествия по просторам Алиэкспресса. В итоге был приобретён компактный МП3 модуль с блютузом и усилителем d-класса на микросхеме TPA3116. Он хорошо подходил по габаритам и имел функцию воспроизведения по блютуз, с флеш-накопителя с AUX, а также FM-радио. Название модуля JX-Y26.

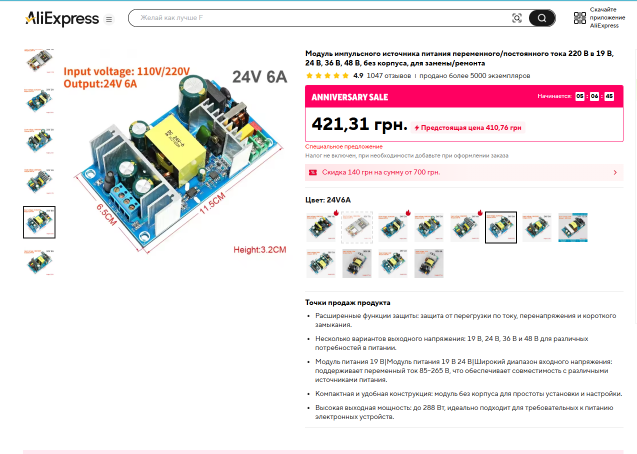

Диапазон напряжения для этого усилителя от 8 до 26 вольт, был приобретён блок питания на 24 вольта 6 ампер. Чем выше напряжение, тем бОльшую мощность отдаст усилитель.

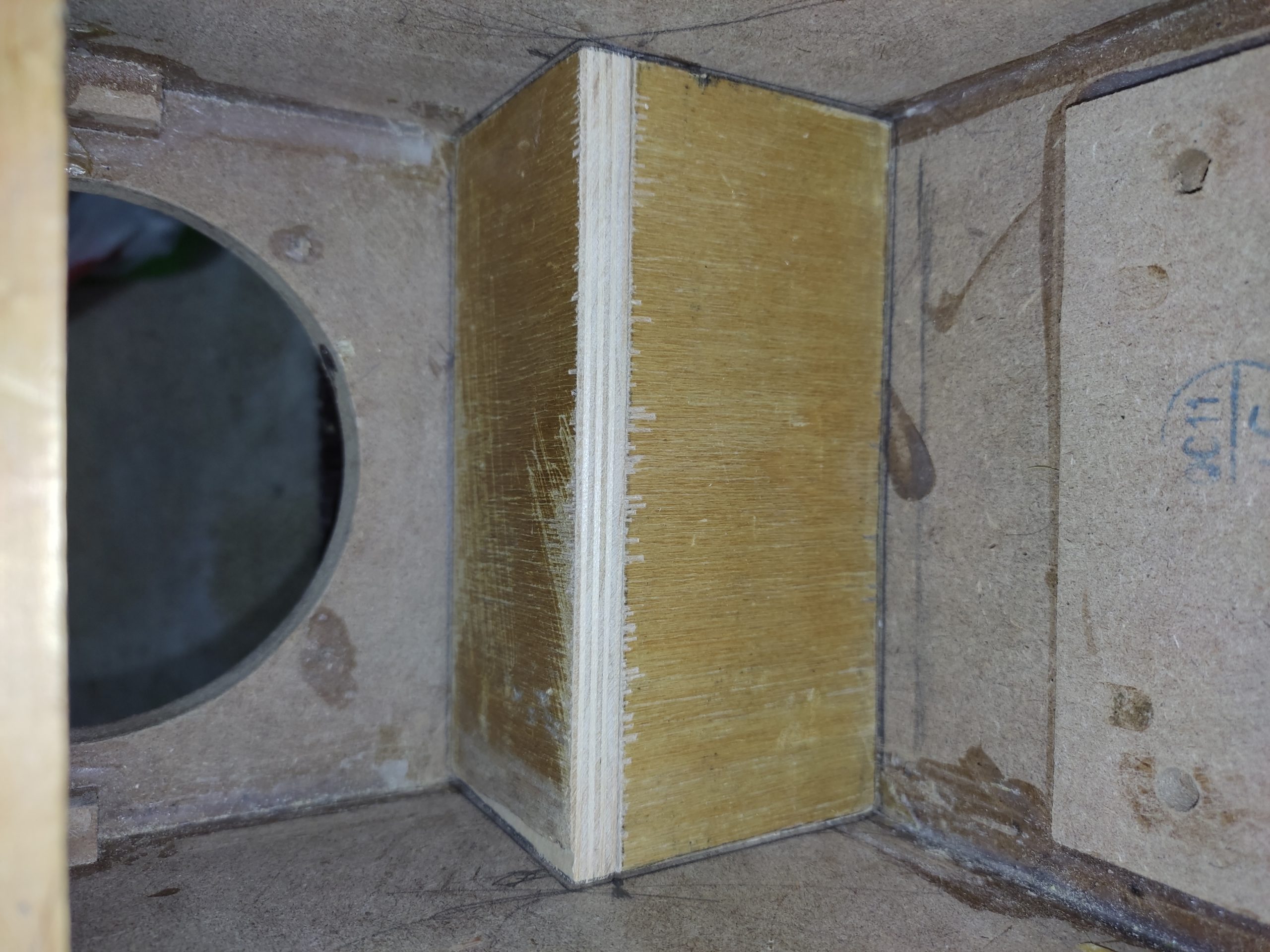

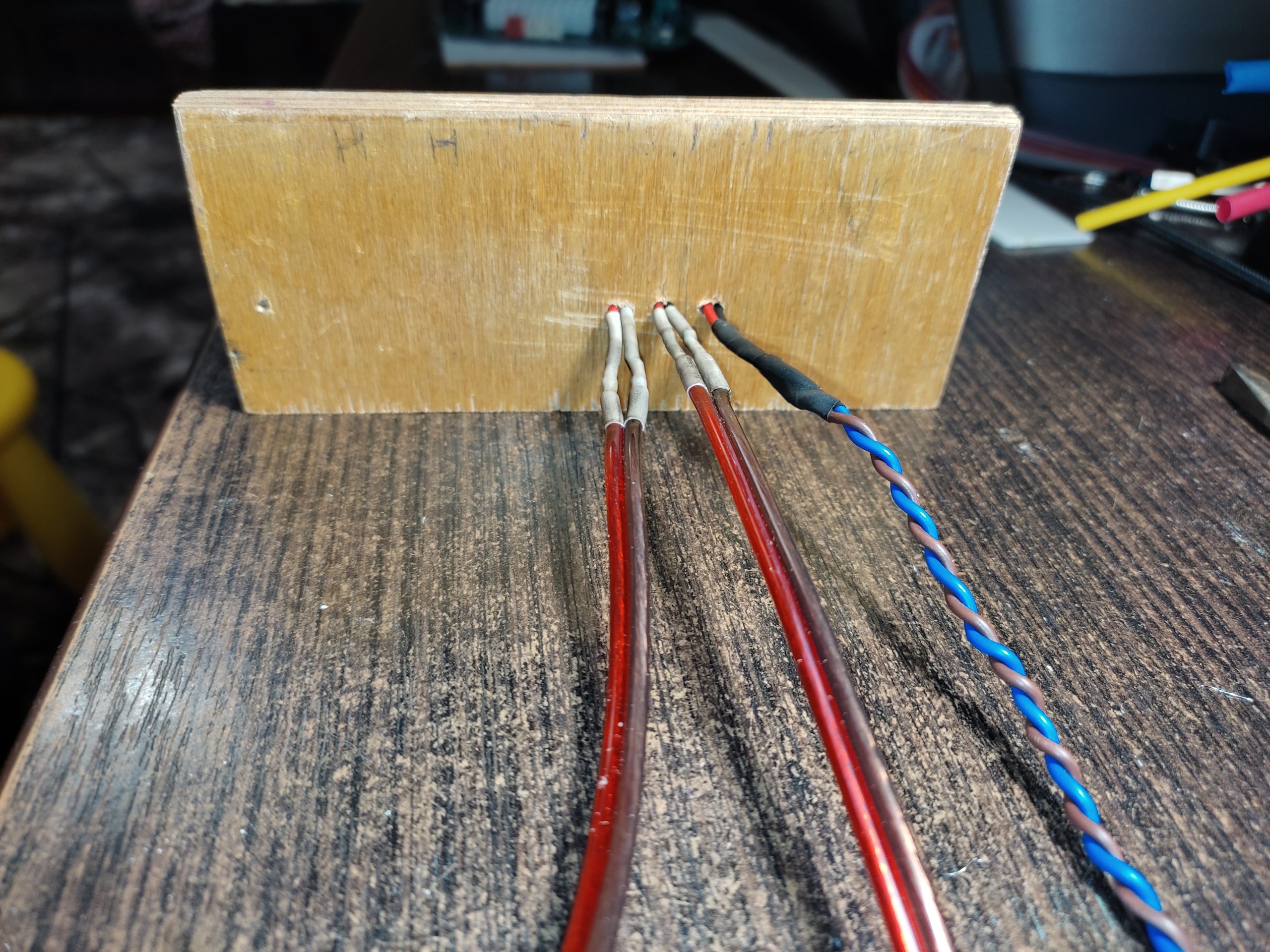

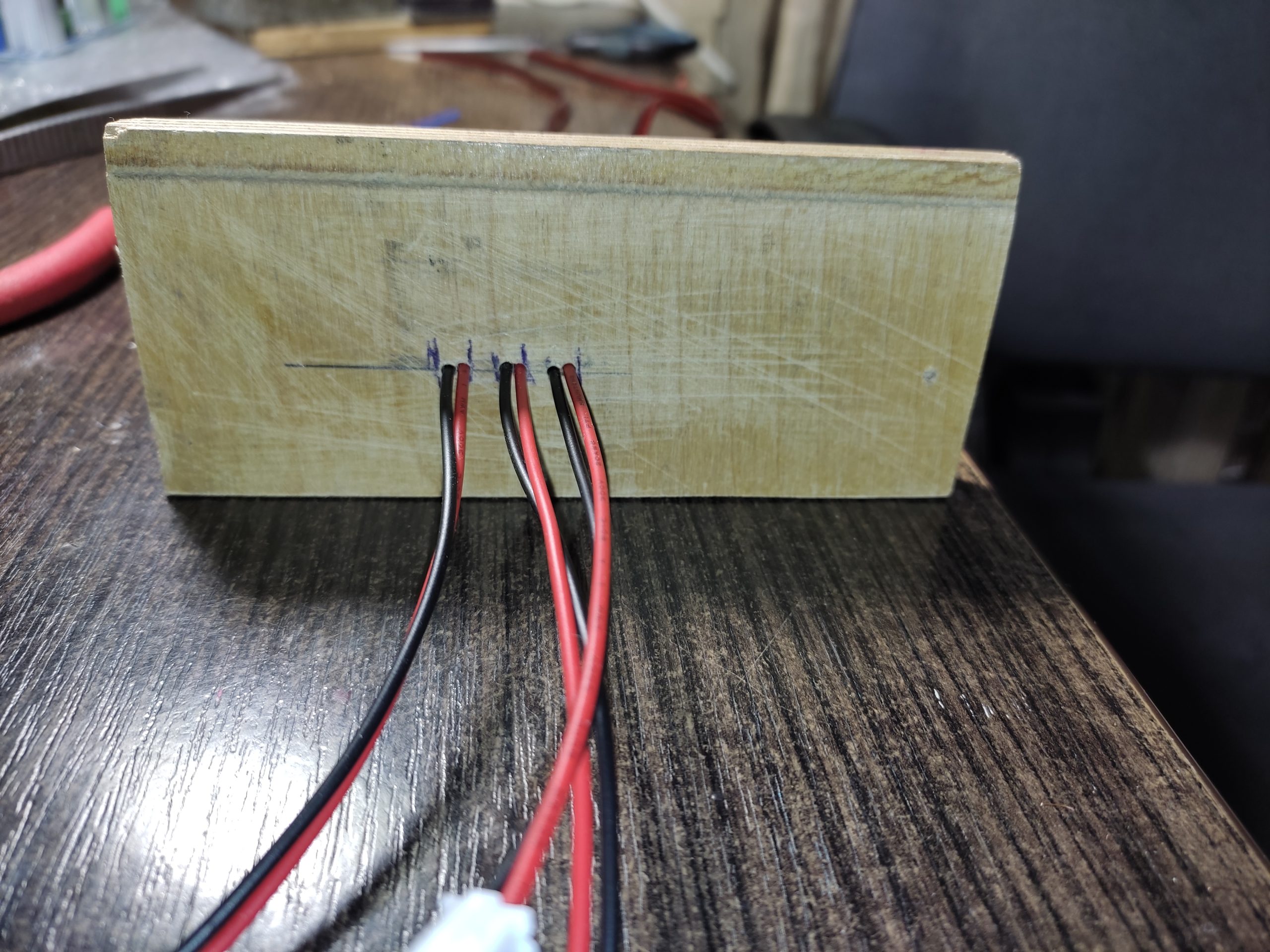

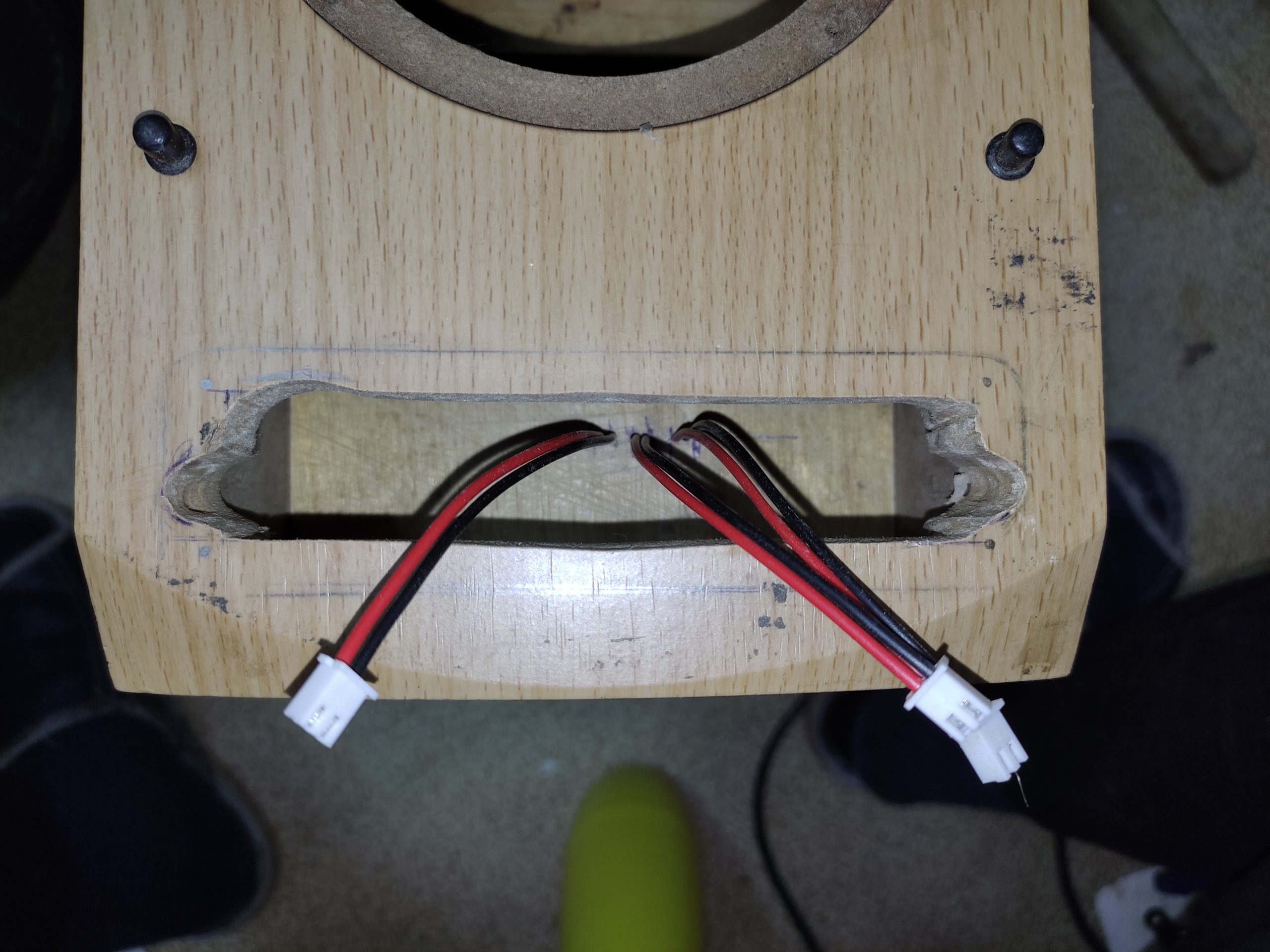

Следующая задача, которую предстояла решить это врезка, инсталляция модуля в колонку с сохранением её герметичности. Так как было множество сквозных отверстий на лицевой части, я сделал внутри корпуса колонки отдельный объём. Были вырезаны две пластины из 6мм фанеры, размеры были тщательно подогнаны и места соединения перед окончательной установкой были проклеены ПВА клеем, тем же самым столярным. На задней стенки этого объёма были сделаны в аккурат отверстия для проводки, которые также были загерметизированы ПВА и ещё поверх был нанесён термоклей. Также (на фото не попало) было сделано отверстие, для антенны ФМ приёмника, скажу сразу FM модуль слабый.

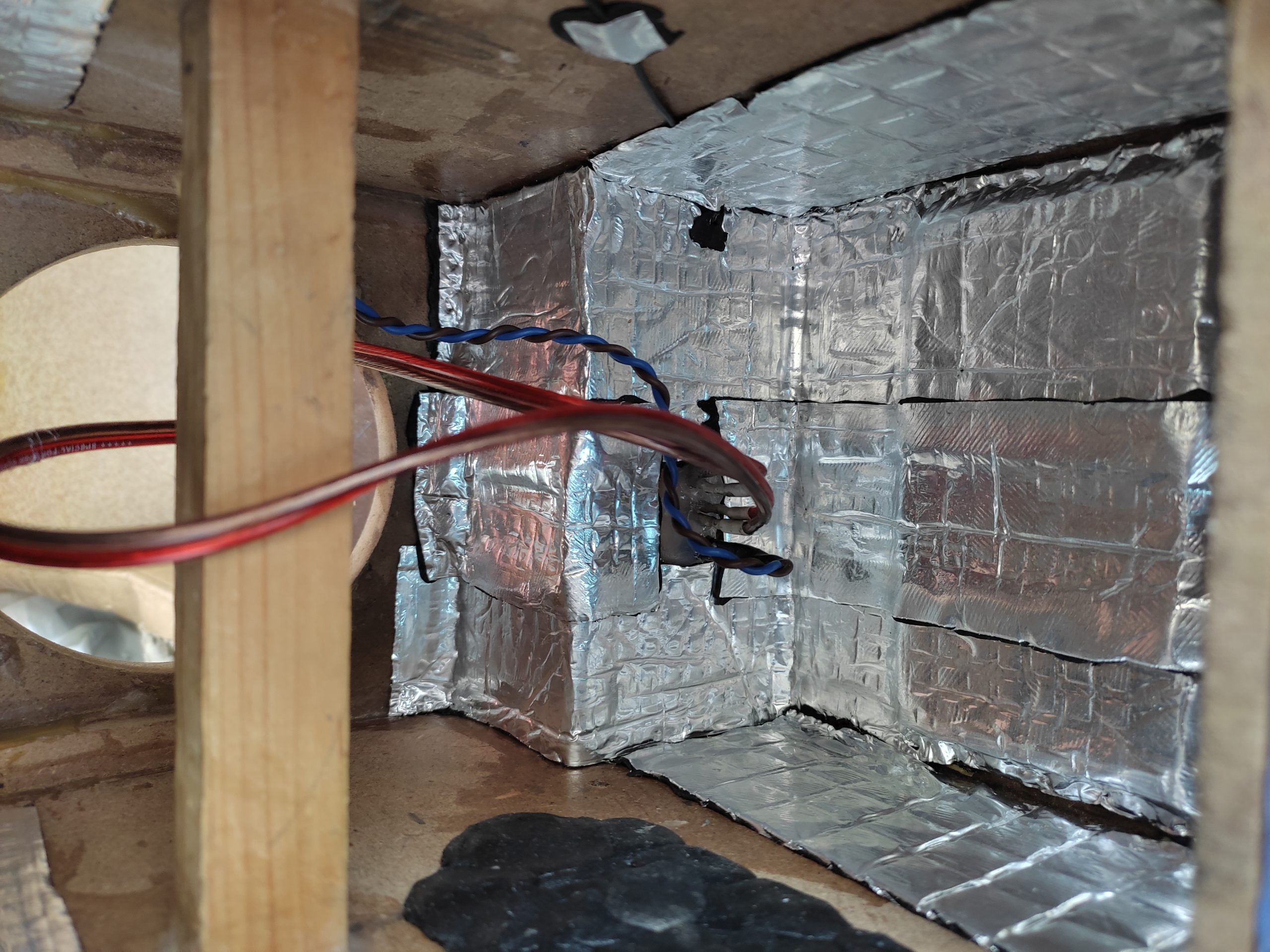

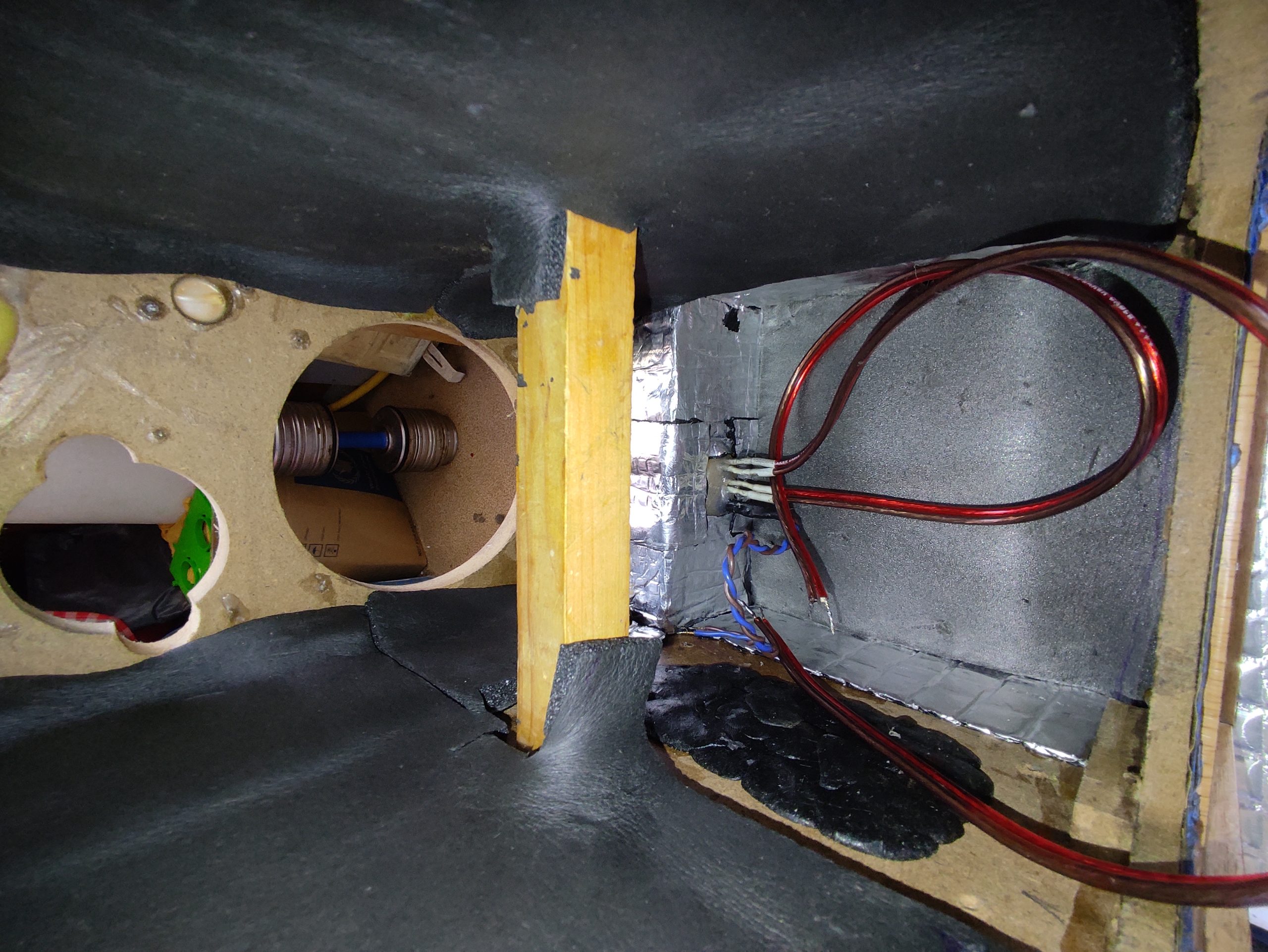

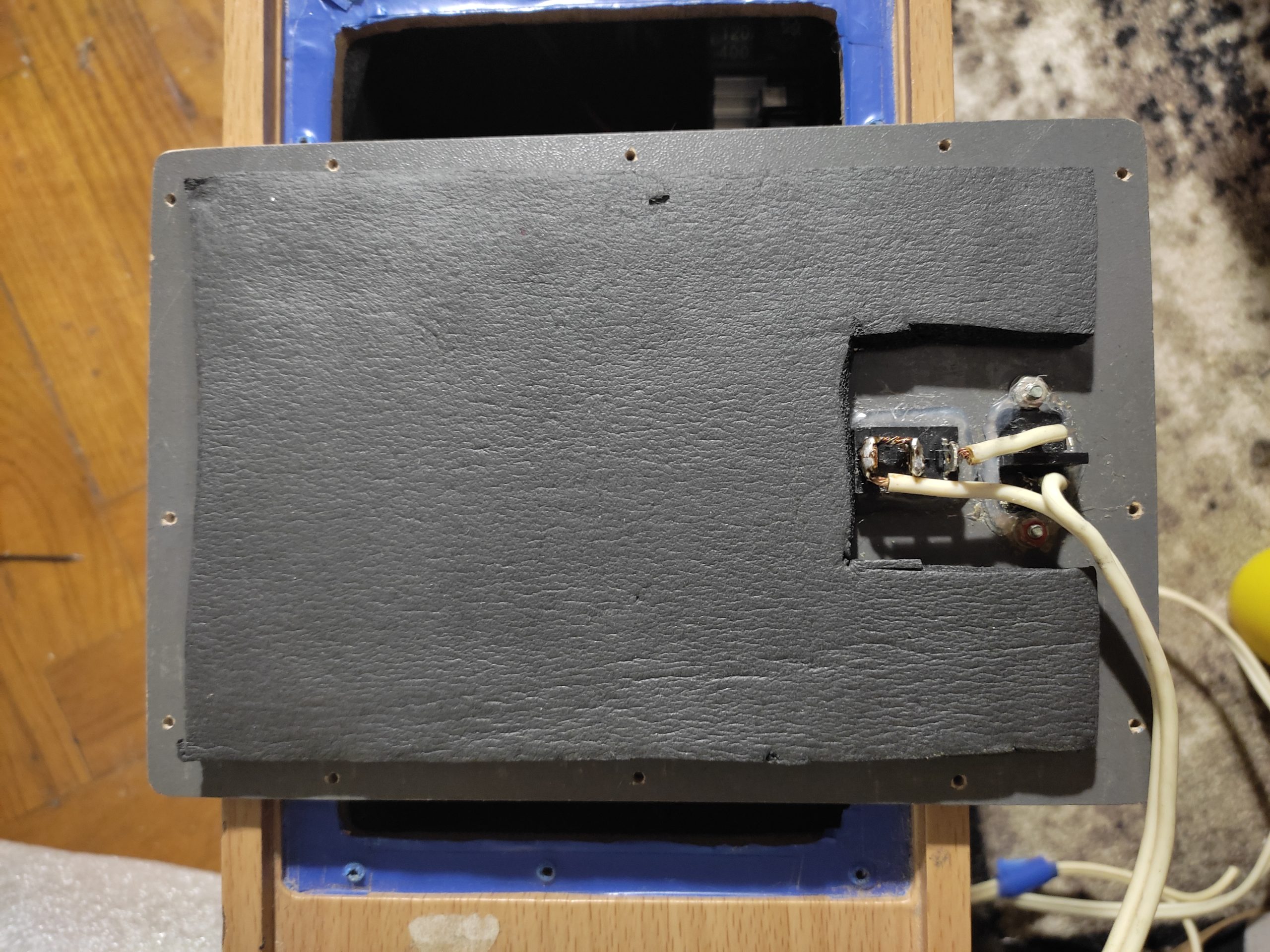

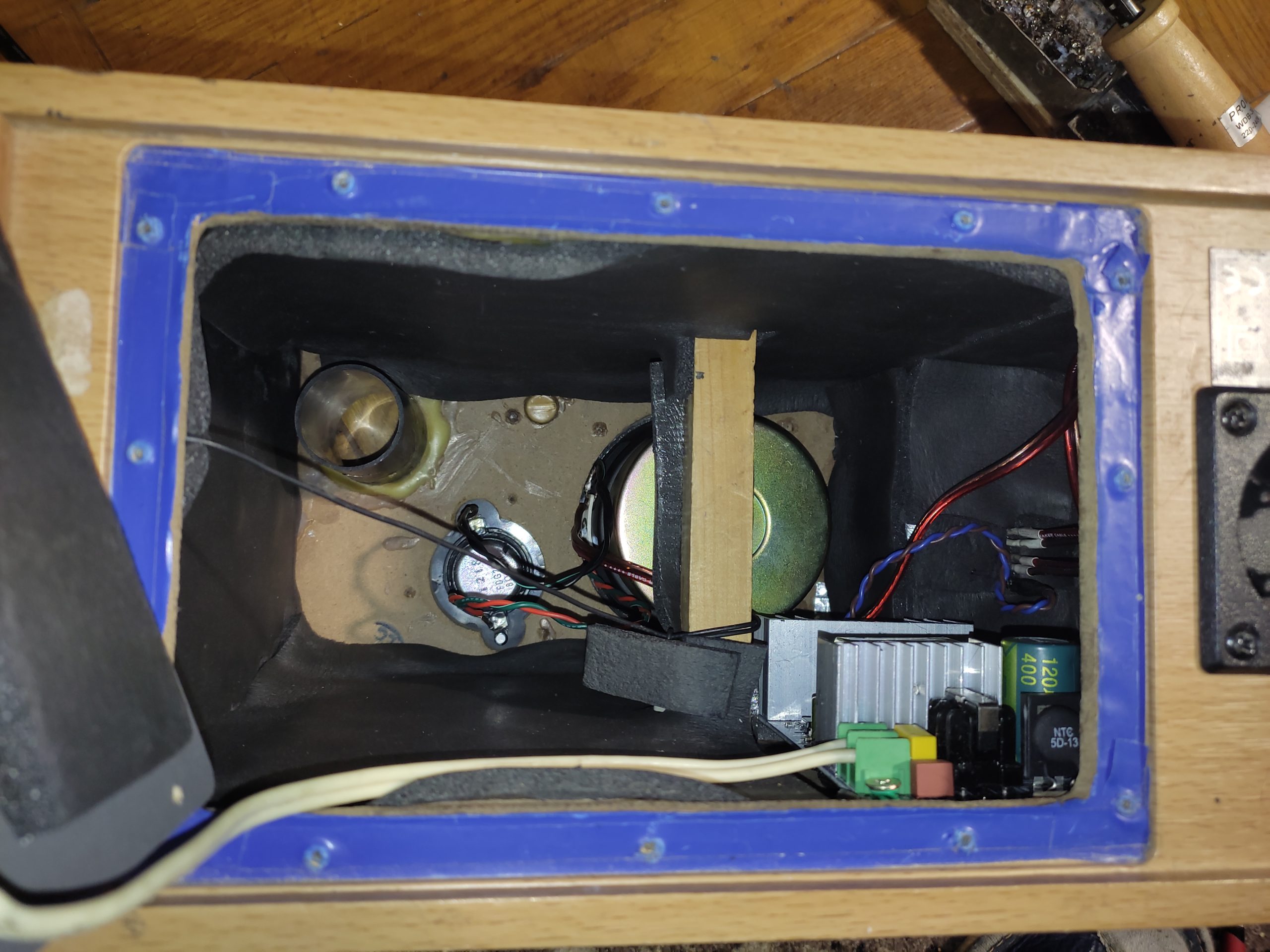

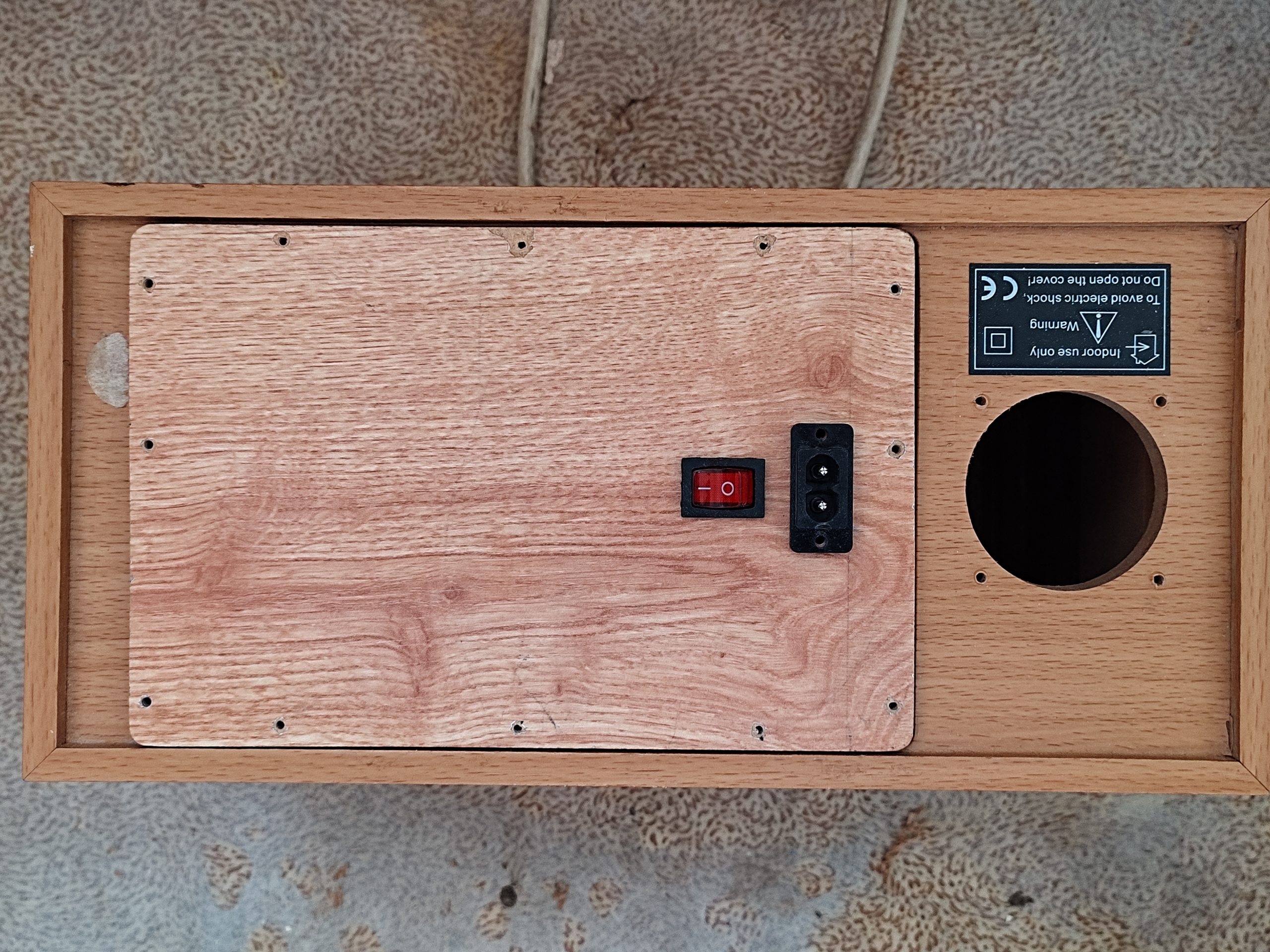

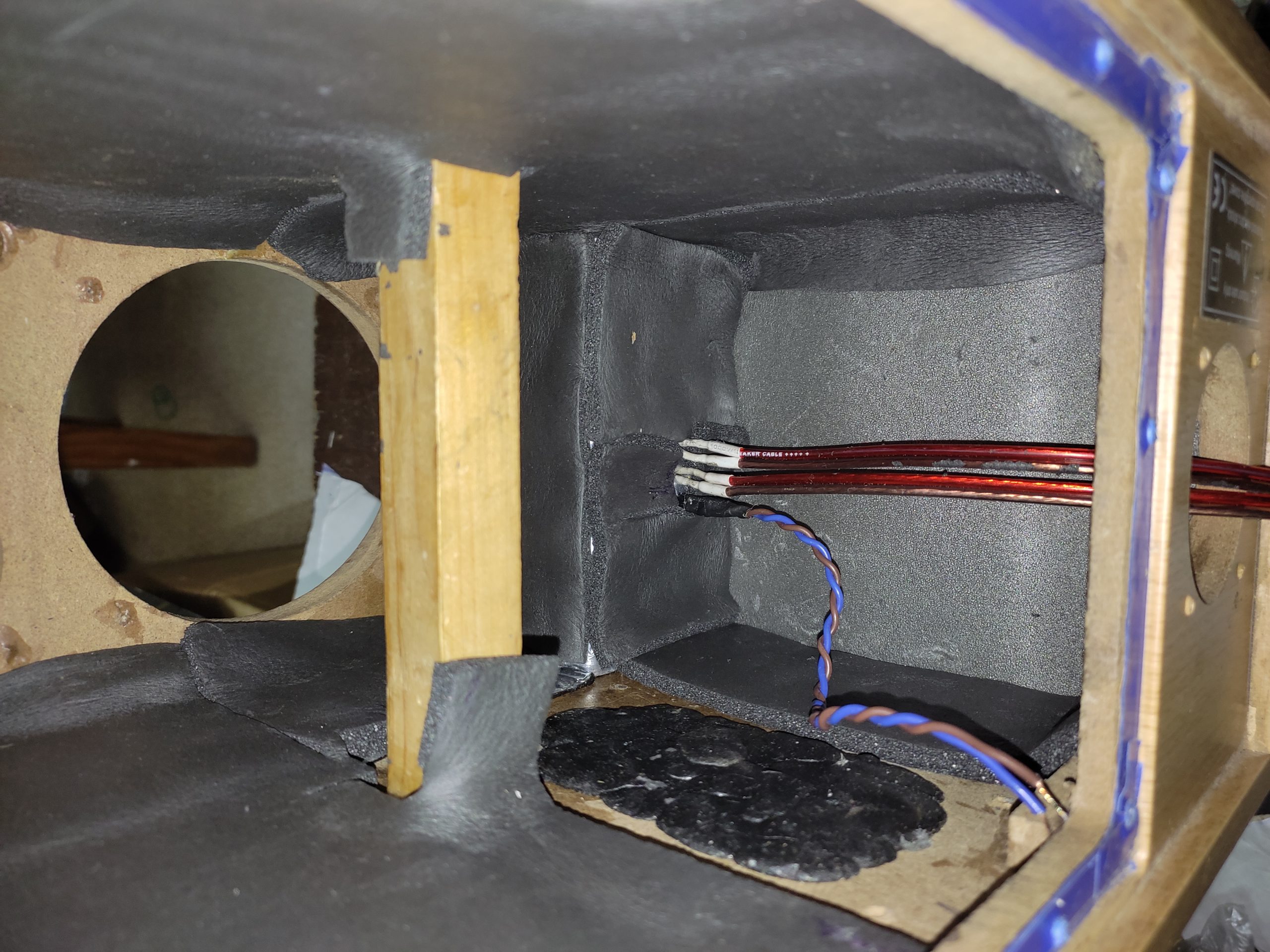

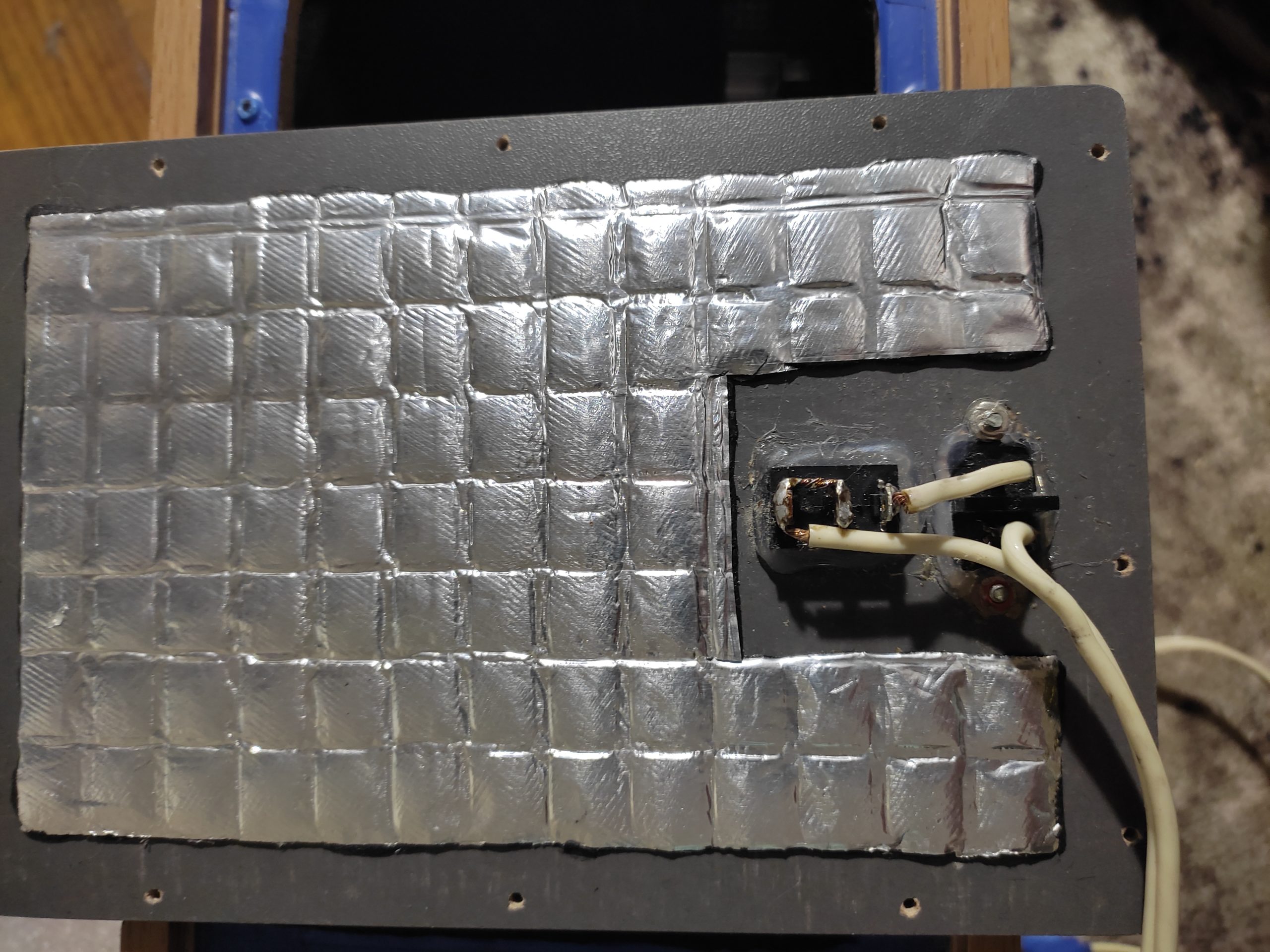

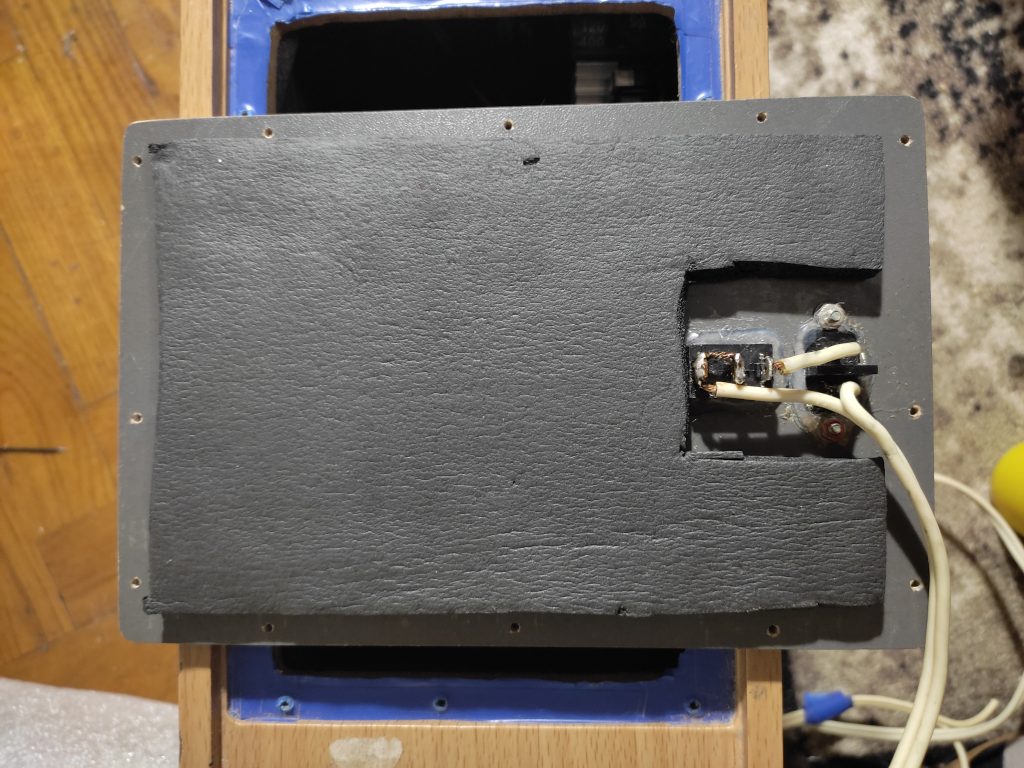

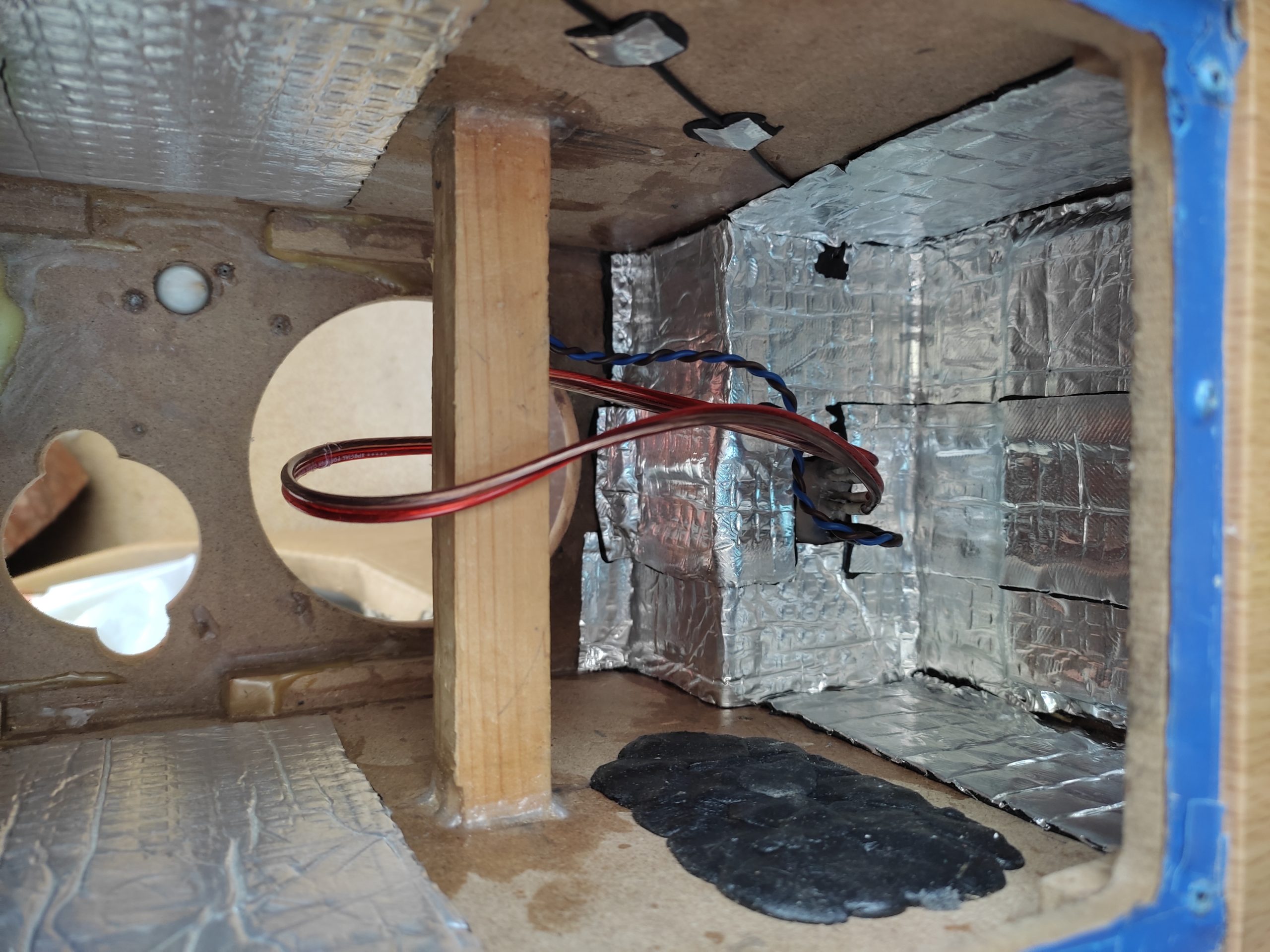

Таким образом получилось создать герметичный и очень прочный мини корпус для модуля, для симметрии объёма в другой колонке тоже был сделан подобный ящичек. Так как родной усилитель закрывал заднюю стенку колонки, была изготовлена крышка из под напольного ламината в которую были врезаны разъём для шнура питания и выключатель. Все стенки, кроме передней были проклеены автомобильной вибро и шумоизоляцией, что заметно снизило резонансную частоту корпусов акустики.
Что хотелось бы сказать напоследок — в итоге из хлама, который чуть не оказался на мусорке, получилась автономная мультимедийная система с достаточно неплохим качеством звучания. Если сравнивать со звуком штатного усилителя, то здесь несколько меньше басов так как нет темброблока, но есть несколько пресетов (настроек эквалайзера), но мне они не очень понравились, возможно на мой вкус плюс акустика помещения и т.п. вещи, но в целом звук стал чище и детальнее. Если вы будете подключаться по блютузу или через AUX, то сможете без проблем подкорректировать АЧХ под свою акустику комнаты, под свои предпочтения, жанры музыкального материала и т.д. Поэтому я не стал заморачиваться с темброблоком, это бы усложнило и удорожило бы систему, так как одной из целей была реализация проекта за очень доступный бюджет.
